挖掘机报警如何排查一看便知

来源:合肥力合职业培训学校 时间:2016-01-25

合肥力合学校为大家推荐挖掘机报警如何排查一看便知

为了环保,现在挖掘机多为电喷车,朋友们常遇到各种各样的报警代码,而这些报警多是因传感器或电磁阀故障引起。以下是发动机上的十个传感器和电磁阀位置以及作用。当挖掘机出现报警代码,了解到代码意思后,可根据传感器、电磁阀位置进行排查、更换。

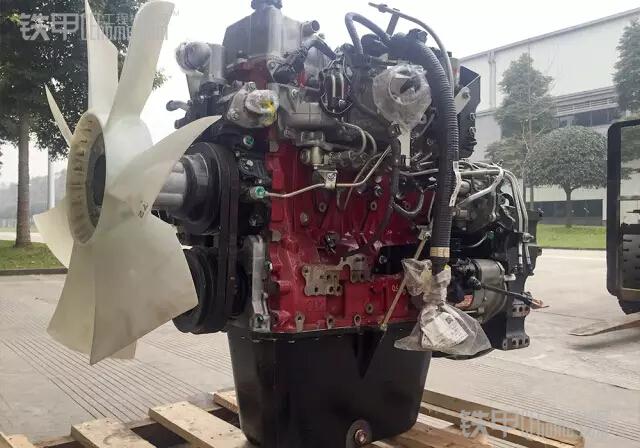

神钢发动机整体图

发动机上的传感器和电磁阀

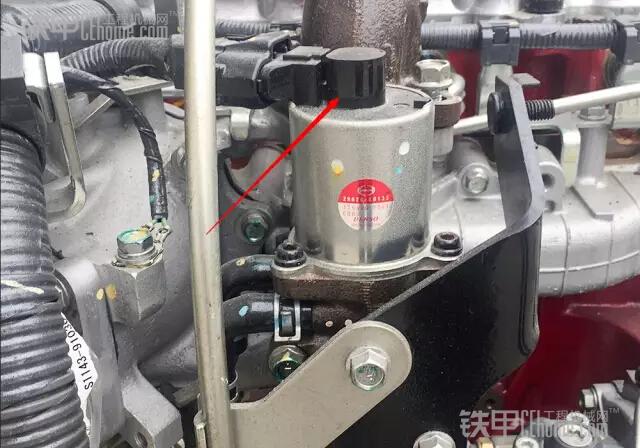

EGR阀

作用:EGR阀是由ECU控制的可变开度电磁比例阀。ECU根据发动机转速、水温、共轨压力等信息,做出判断,调整EGR阀的开度,以使适量的废气再次进入燃烧室,达到既不影响发动机动力,又可以降低排放中氮氧化合物含量的目的。


喷射器接头

作用:用于保持喷射器中电磁阀与ECU之间控制信号的联通。ECU根据接收到的油门传感器、转速、水温、共轨压力等信息,向喷射器电磁阀发出指令,以控制喷射开始时间和停止时间,达到调节供油提前角和喷射的目的,从而控制发动机的转速及扭矩。


共轨压力传感器

作用:用于向ECU反馈共轨腔内高压柴油压力信号。由于共轨柴油控制系统采用的高压喷射,喷射压力较一般的直喷发动机高10倍以上。所以,ECU将实时监控共轨腔内的柴油压力,并根据反馈的压力信号和其它反馈信号进行判断,对喷射器电磁阀、EGR电磁阀、SCV阀等控制单元发出指令信号。


机油压力开关

作用:一个常闭式的压力开关。检测发动机机油压力,并将信号反馈给CPU,CPU在接收到异常信号后将控制在显示屏上出现报警,同时蜂鸣器报警。如在发动机启动状态下出现机油压力过低的信号,除报警外,同时会控制发动机自动烽火。


CPU主转速传感器

作用:用于向CPU反馈发动机转速信号。CPU接收到主转速传感器的反馈信号后,与程序内部设定的转速进行比对,以判断发动机的转速是否正常,发动机负荷状态是否正常,并结合其它反馈信号做出对发动机及液压系统的相关控制。异常情况下将控制液压系统减马力或控制发动机停机。


增压压力传感器

作用:用于向ECU反馈通过增压器增压后的吸气压力。ECU接收到增压压力传感器的反馈信号后,判断进气系统是否正常。并结合其它反馈信号对发动机的喷射量、EGR开度、SCV阀等进行控制。异常情况下将控制发动机降低输出。


SCV阀

作用:用于控制发动机柴油供油泵的入口柴油流量。SCV阀是一个由ECU控制的反比例电磁比例阀,ECU接收发动机转速、水温、共轨压力、吸气压力等信号,对SCV阀导出指令电流,控制SCV阀的开度,为达到控制进入供油泵的柴油流量,调节共轨压力的目的。异常情况下会导致发动机输出下降,甚至停机。


燃料温度传感器

作用:温度传感器信号控制燃油加热器和保护柴油发电机。假如传感器发生故障,会影响发动机的性能。


发动机主转速传感器

作用:发动机主、副转速传感器共同用于向ECU反馈发动机转速、曲轴转角、凸轮轴转角信号。以使ECU正确判断正时信息。两传感器互相校验,单独一个传感器丢失反馈信号,发动机仍可在降低输出的情况下继续使用,若两个传感器同时丢失信号,发动机将无法启动。


正时齿轮传感器

作用:发动机主、副转速传感器共同用于向ECU反馈发动机转速、曲轴转角、凸轮轴转角信号,以使ECU正确判断正时信息,两传感器互相校验,单独一个传感器丢失反馈信号,发动机仍可在降低输出的情况下继续使用,若两个传感器同时丢失信号,发动机将无法启动。
