电工日常维修过程中常用的导线连接方法

来源:合肥力合职业培训学校 时间:2016-01-06

在日常维修工作中,常常会出现导线不够长,或者导线要分接支路时,这时就需要进行导线连接作业,常用的导线线芯有单股、七股、十九股等多种,连接方法随芯线的股数不同而异,下面主要介绍我们常用的导线连接方法:单股铜芯导线的直线型连接、单股铜芯导线的T型连接、7股铜芯导线的直线型连接、7股铜芯导线的T型连接。

单股铜芯导线的直线型连接


单股铜芯导线的直线型连接
一、剥削导线绝缘层:
    削导线绝缘层不得损伤线芯,电工刀以45°倾斜切入导线,以25°平推销导线绝缘层,将两线线段削出约150mm的线芯。
二、清洁线芯表面氧化层:
    用砂纸清洁线芯两端的表面氧化层。
三、连接导线:
    将两线芯做X型交叉并绞绕2~3圈,绞绕2~3圈后掰直线头。
四、 缠绕:
    将掰直的线头向两边各自紧密缠绕6~8圈,切除余下的线头并钳平线头末端,缠绕后的导线排列整齐、紧密。
五、恢复绝缘层:
    把电胶带从左边完整的绝缘层开始包缠,包缠2个带宽后方可进入无绝缘层的芯线部分,包缠时电胶布与导线保持55°的倾斜角,每圈压带宽的1/2,包缠一层电胶布后再按反方向包缠一层电胶布,也要每圈压带宽的1/2。

单股铜芯导线的T型连接


一、 剥削导线绝缘层:
    削导线绝缘层不得损伤线芯,电工刀以45°倾斜切入导线,以25°平推销导线绝缘层,剥好的干线线芯约20mm,支线线芯约150mm。
二、清洁线芯表面氧化层:
    用砂纸清洁线芯表面氧化层。
三、连接导线:
    剥好的干线线芯与支线线芯做十字相交,支线线芯的根部应留出约3mm~5mm。
四、缠绕:
    按顺时针方向在干线线芯上紧密缠绕6~8圈,切除余下的线头并钳平线头末端,缠绕后的导线排列整齐、紧密。
五、恢复绝缘层:
    把电胶带从左边完整的绝缘层开始包缠,包缠2个带宽后方可进入无 绝缘层的芯线部分,包缠时电胶布与导线保持55°的倾斜角,每圈压带宽的1/2,包缠一层电胶布后再按反方向包缠一层电胶布,也要每圈压带宽的1/2。

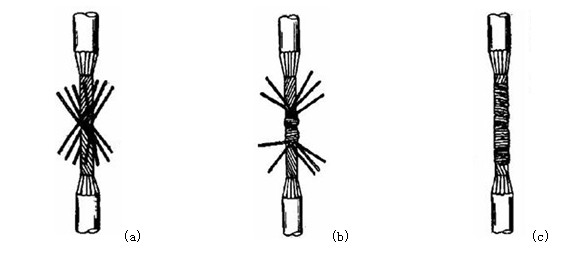

7股铜芯导线的直线型连接

铜芯导线的直线型连接

一、剥削导线绝缘层:
    在距导线线端20cm处,电工刀以45°倾斜切入导线,以25°平推销导线绝缘层,用力向线端推削不可损伤芯线,然后将线面塑料绝缘层向后掰翻,最后用电工刀齐根切取。
二、清洁线芯表面氧化层:
    用砂纸轻轻打磨线芯表面,去除氧化层
二、连接步骤:
       1、线头处理:
       将剥去绝缘层的芯线散开并拉直,接着把靠近绝缘层1/3处的芯线绞紧,然后把余下的2/3芯线分散成伞状,并将每根芯线拉直。
       2、线头对叉:
       把两根分散成伞状的芯线隔根对叉,并拉平线端
       3、分组缠绕:
       把一端的7股芯线分别按照2根、2根、3根分成三组,接着把第一组的2根芯线掰起并垂直于芯线,按顺时针方向缠绕,缠绕2圈后将余下的芯线向右
       掰直。再把下边第二组的两根芯线掰直,按顺时针方向紧紧压着前两根拨直的芯线向右缠绕,缠绕2圈后将余下的芯线向右掰直。把下边第三组的三
       根芯线掰直,按顺时针方向紧紧压着前四根拨直的芯线向右缠绕,缠绕3圈后切除每组多余的芯线,钳平线端。用同样的方法在缠绕另一端芯线。
四、恢复绝缘层:
    把电胶带从左边完整的绝缘层开始包缠,包缠2个带宽后方可进入无 绝缘层的芯线部分,包缠时电胶布与导线保持55°的倾斜角,每圈压带宽的1/2,包     缠一层电胶布后再按反方向包缠一层电胶布,也要每圈压带宽的1/2。

7股铜芯导线的T型连接


单股铜芯导线的T型连接
一、 剥削导线绝缘层:
    在距导线线端20cm处,电工刀以45°倾斜切入导线,以25°平推销导线绝缘层,用力向线端推削不可损伤芯线,然后将线面塑料绝缘层向后掰翻,最
    后用电工刀齐根切取。注意:干线绝缘层削剥约10cm。
二、清洁线芯表面氧化层:
    用砂纸轻轻打磨线芯表面,去除氧化层
三、 连接步骤:
    1、线头处理:
       把分支芯线散开掰直,接着把靠近绝缘层1/8处的芯线绞紧,把剩余7/8的芯线分成两组,一组4根,另一组3根并排齐。
        2、支线、干线交叉:
       用一字螺丝刀把干线的芯线撬分两组,再把支线中四根芯线的一组,插入干线芯线两组中间,把三根芯线一组的芯线放在干线前面。
        3、分组缠绕:
       把三根芯线的一组,在干线的右边按顺时针方向紧紧缠绕3~4圈后,钳平线端,再把左边四根芯线一组的芯线,按逆时针方向缠绕4~5圈后,钳平
       线端。
四、恢复绝缘层:
    把电胶带从左边完整的绝缘层开始包缠,包缠2个带宽后方可进入无绝缘层的芯线部分,包缠时电胶布与导线保持55°的倾斜角,每圈压带宽的1/2,包缠一层电胶布后再按反方向包缠一层电胶布,也要每圈压带宽的1/2。

以上是电工培训中的接线方法
